高解像度+高コストパフォーマンス

超高精度3Dプリンター〈25μmシリーズ〉

Q: 3Dプリンターの実機を見ることはできますか？

東京の拠点にて一部の機種を見学することができます。実機見学をご希望の方は、 こちら からご依頼願います。

Q: 3Dプリンターの価格を教えてください。

弊社営業担当者よりご案内いたします。 こちら からお問合せください。

Q: 3Dプリンターの造形サンプルを貰えますか？

本体導入検討のお客様向けに、各機種の機能モデルをご用意しております。サンプルの種類など詳細は、 こちら からお問合せください。

Q: 造形方式とは何ですか？

弊社の独自開発のPμSL（ProjectionMicroStereolithography） と呼ばれている投影型マイクロ3D光造形技術を採用しております。

Q: 3Dプリンターで出力できるファイル形式を教えてください。

STLファイル形式が対応しています。

microArch® P150はBMFのエントリーレベルのマイクロスケール3Dプリティングシステムです。手頃な価格で25μmの高解像度を実現しています。

〈25μmシリーズ〉
3Dプリンター製品スペック

光源

UV LED (405nm)

光学解像度

25μm

積層ピッチ

10μm~50μm

適用材料

HTL/BIO/RG/HT-200/Tough

ファイル形式

STL

製品・項目	超高精度3Dプリンター microArch® P150
造形材料	光硬化性樹脂
最大造形サイズ	48mm(L)×27mm(W)×50mm(H)
最小設置面積	1250mm(L)×700mm(W)×1550mm(H)
設備総重量	85kg
ファイル形式	STL
認証	CE

BMFの3Dプリンター
製品特性

産業精度

25µmの光学解像度により超微細構造を正確に造形可能

層厚をカスタマイズ可能

各層毎の厚さを10~50μmで設置可能

カスタムプリント

各層の露光パラメータを設置可能

多彩な材料

高靭性、高温耐性、生体適合性など様々な樹脂材料をご用意

高コストパフォーマンス

試作品のコストを抑える

強力なソフトウェアプラットフォーム

３D編集に特化したMagicsスライスソフトウェアが標準装備

Software Support

3DプリンティングソリューションのグローバルリーダーであるMaterialise社との提携により、
カスタムソフトウェアMagicsを標準装備しています。

System principle

超高精度3Dプリンター
光造形の動作原理・実機展示

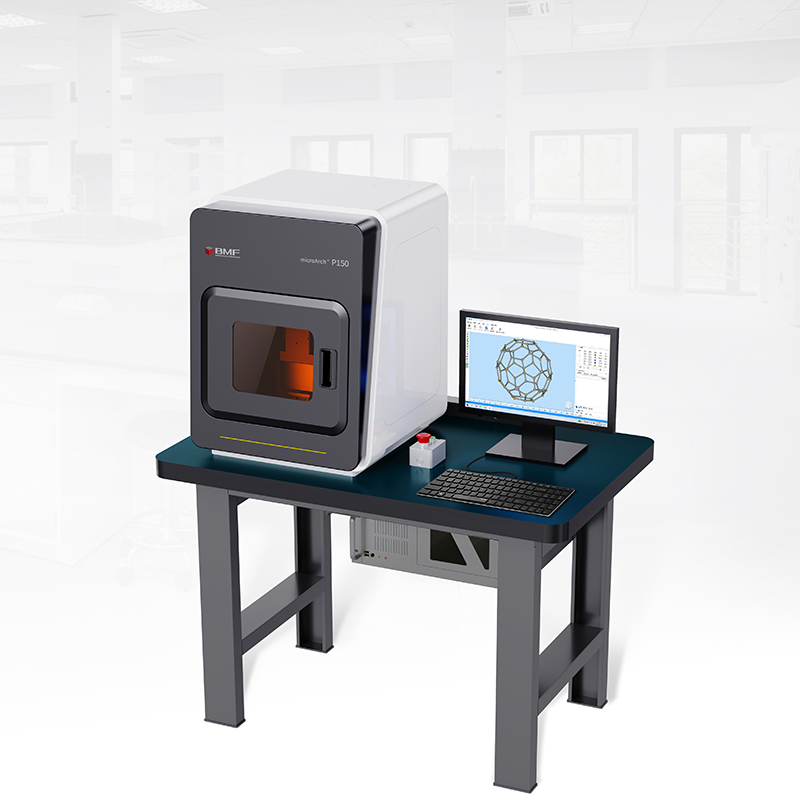

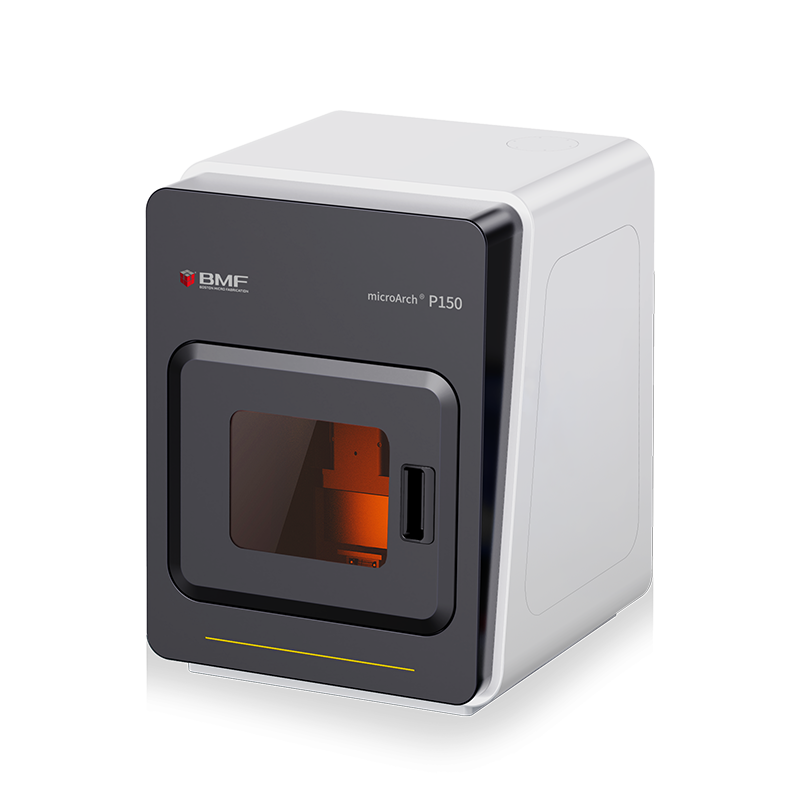

microArch® P150

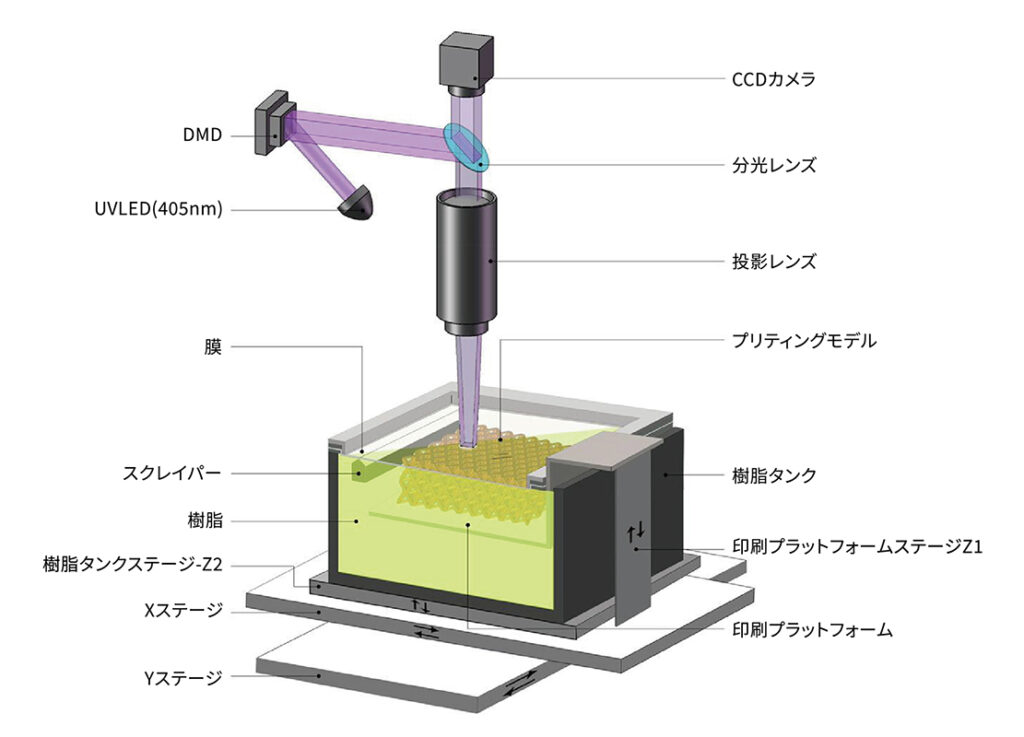

BMF独自のマイクロナノ光造形〈PμSL〉

現在、製造業で使われている「業務用3Dプリンタ」は、光造形のDLP方式が主流です。
より高い造形精度がもとめられるなか、BMFではDLP方式をもとに、PµSL（Projection Micro-Stereolithography）とよばれる独自の光造形技術を開発しました。
PμSLでは、一般的な光造形（DLP）とおなじように、UVによる樹脂硬化を重ねることで造形します。投影レンズの精密な制御により、数マイクロメートルから数百ナノメートルの解像度を実現します。

3Dプリンターによる造形事例

〈Gyroidのセラミック3D造形〉

壁厚さ：0.22mm

〈側穴型マイクロニードルのセラミック3D造形〉

針の横穴直径0.5mm

〈側穴型マイクロニードルアレイ〉

針の横穴直径0.5mm

〈方形ラティスの3D造形〉

一辺0.8mm、隣接立方体の間隔0.35mm

〈内視鏡1のセラミック3D造形〉

パイプ内径0.8mm、壁厚さ0.15mm

〈内視鏡2のセラミック3D造形〉

複雑な構造を一体成型

〈マイクロニードルアレイ1〉

底部直径0.7mm、高さ2mm

〈マイクロニードルアレイ2〉

45本の針が高密度に配置されている

〈オネジ&メネジの3D造形〉

オネジサイズ：2.8*2.4*4.8mm
メネジサイズ：2.8*2.4*1.6mm

Customer support and service

3Dプリンター導入後の
カスタマーサポート＆サービス

BMFのカスタマーサービスでは、お客様のニーズに迅速かつ効率的に対応いたします。

3Dプリンターの関連製品

〈超高解像度モデル〉

超高精度3Dプリンタ microArch® S230

〈超高解像度モデル〉

超高精度3Dプリンタ microArch® S130

〈スタンダードモデル〉

超高精度3Dプリンタ microArch® S140

〈スタンダードモデル〉

超高精度3Dプリンタ microArch® S240

3Dプリンターのよくある質問

3Dプリンターの実機を見ることはできますか？

東京の拠点にて一部の機種を見学することができます。実機見学をご希望の方は、こちらからご依頼願います。

3Dプリンターの価格を教えてください。

弊社営業担当者よりご案内いたします。こちらからお問合せください。

3Dプリンターの造形サンプルを貰えますか？

本体導入検討のお客様向けに、各機種の機能モデルをご用意しております。サンプルの種類など詳細は、こちらからお問合せください。

造形方式とは何ですか？

弊社の独自開発のPμSL（ProjectionMicroStereolithography）と呼ばれている投影型マイクロ3D光造形技術を採用しております。

3Dプリンターで出力できるファイル形式を教えてください。

STLファイル形式が対応しています。

納期はどの程度でしょうか？

造形サービスの依頼の場合、通常納期は3週間頂いております。

超高精度3Dプリンター〈25μmシリーズ〉

〈25μmシリーズ〉 3Dプリンター製品スペック

光源

光学解像度

積層ピッチ

適用材料

ファイル形式

BMFの3Dプリンター 製品特性

産業精度

層厚をカスタマイズ可能

カスタムプリント

多彩な材料

高コストパフォーマンス

強力なソフトウェアプラットフォーム

3DプリンティングソリューションのグローバルリーダーであるMaterialise社との提携により、 カスタムソフトウェアMagicsを標準装備しています。

閲覧、測定、編集

サポートを自動生成・手動生成

モデルエラーを自動的に修復

安定したスライシング機能

超高精度3Dプリンター 光造形の動作原理・実機展示

3Dプリンターによる造形事例

〈典型的な3D造形モデル〉

〈マイクロ針の3D造形〉

〈cLGAコネクターの3D造形〉

〈チップソケットの3D造形〉

〈マイクロニードルアレイの3D造形〉

〈マイクロ格子構造の3D造形〉

〈マイクロ針の3D造形〉

〈電子コネクタの3D造形〉

〈光電コンバータの3D造形〉

〈流体コネクタの3D造形〉

〈内視鏡ハウジングの3D造形〉

〈内視鏡ハウジングの3D造形〉

〈心臓血管ステントの3D造形〉

〈血液冷却レギュレーターの3D造形〉

〈遺伝子シーケンサーバルブプレート〉

〈Gyroidのセラミック3D造形〉

〈側穴型マイクロニードルのセラミック3D造形〉

〈側穴型マイクロニードルアレイ〉

〈方形ラティスの3D造形〉

〈内視鏡1のセラミック3D造形〉

〈内視鏡2のセラミック3D造形〉

〈マイクロニードルアレイ1〉

〈マイクロニードルアレイ2〉

〈オネジ&メネジの3D造形〉

3Dプリンター導入後の カスタマーサポート＆サービス

3Dプリンターの関連製品

〈超高解像度モデル〉

〈超高解像度モデル〉

〈スタンダードモデル〉

〈スタンダードモデル〉

3Dプリンターのよくある質問
