アプリケーション

高精細・高精度3Dプリンターによる
科学研究分野のアプリケーション

イノベーシヨンの世界はますます大きくなっていますが、部品 はどんどん小さくなっています。明日の革新者は、今日の学生 です。大学、研究機関は、マイクロスケールの積層造形プラッ トフォームを使用することで、バイオニクス、薬物輸送、マイクロメカニクス、マイクロロボット、 MEMS研究の境 界を押し広げるツールを提供しています。

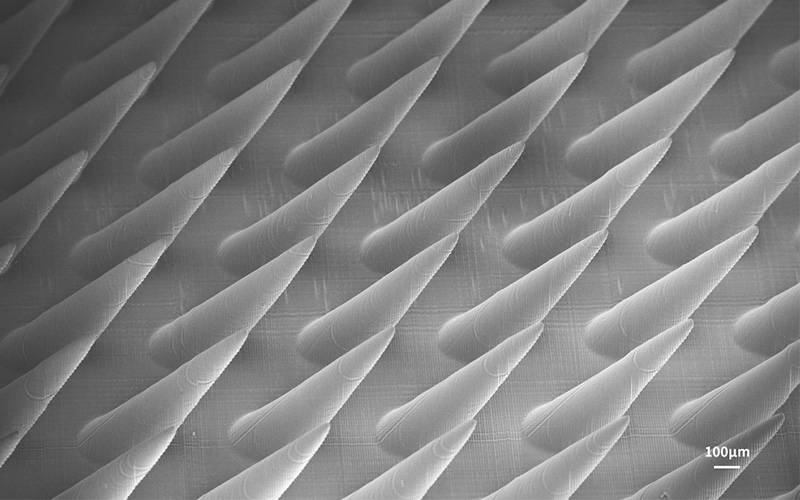

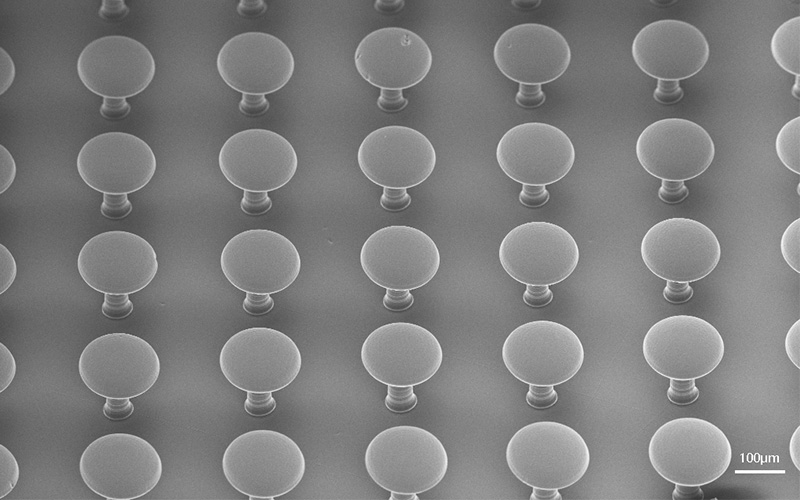

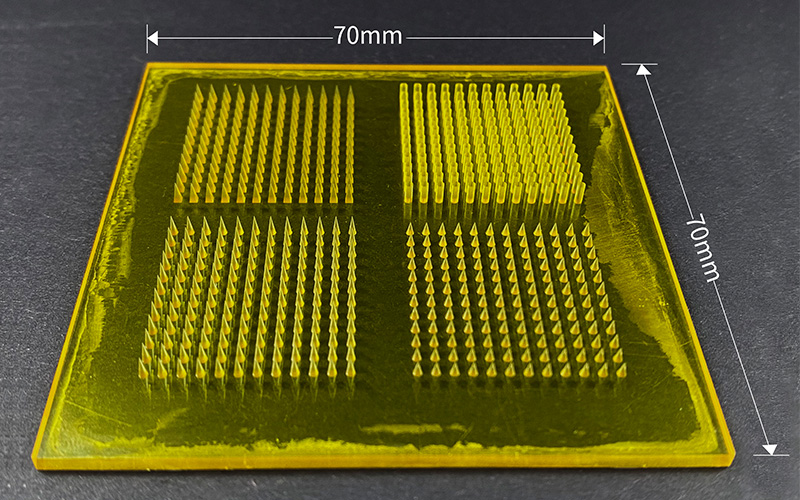

マイクロニードルアレイの3D造形

  • 本体:S240 (10μm)
  • 材料:HTL
  • 異なる種類のマイクロニードルを同時印刷
  • 最小底面直径:200μm

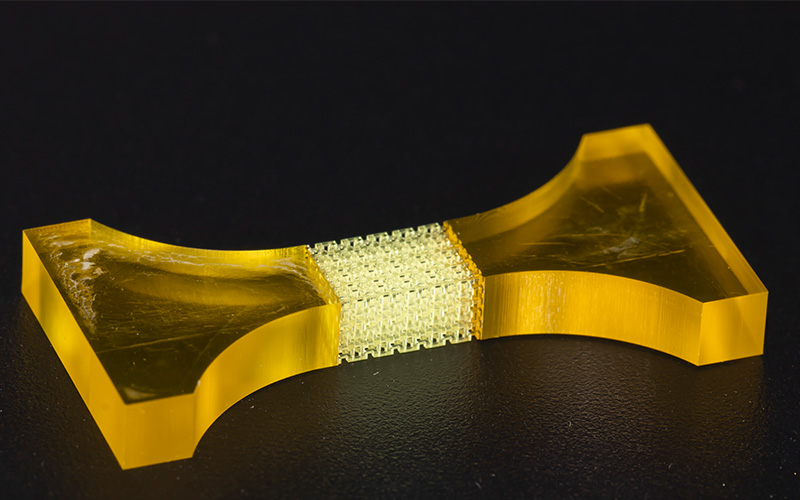

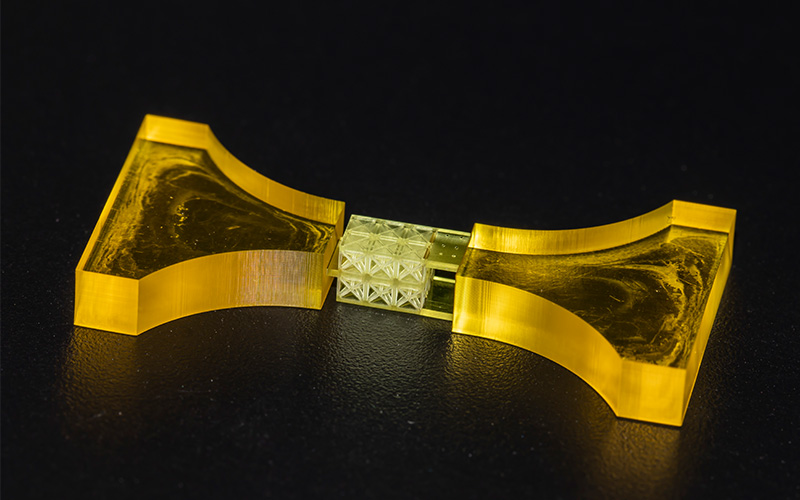

マイクロ格子構造の3D造形

  • 本体:S140 (10μm)
  • 材料:HTL
  • 複雑な格子構造
  • ロッドの最小幅:0.16mm

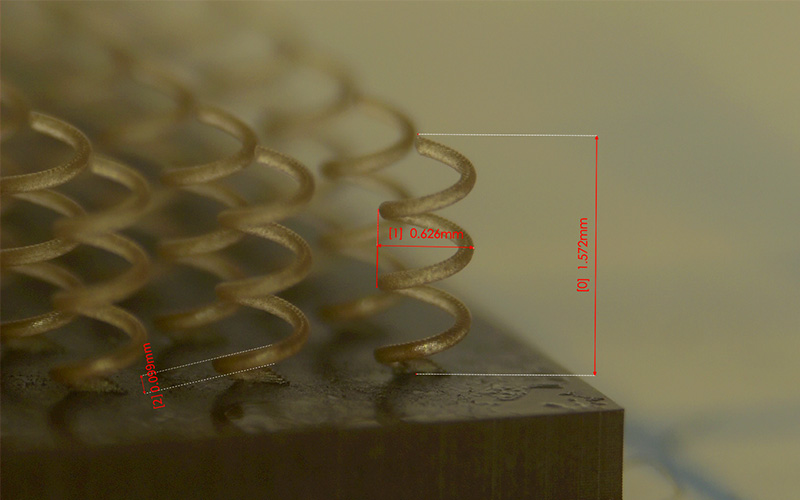

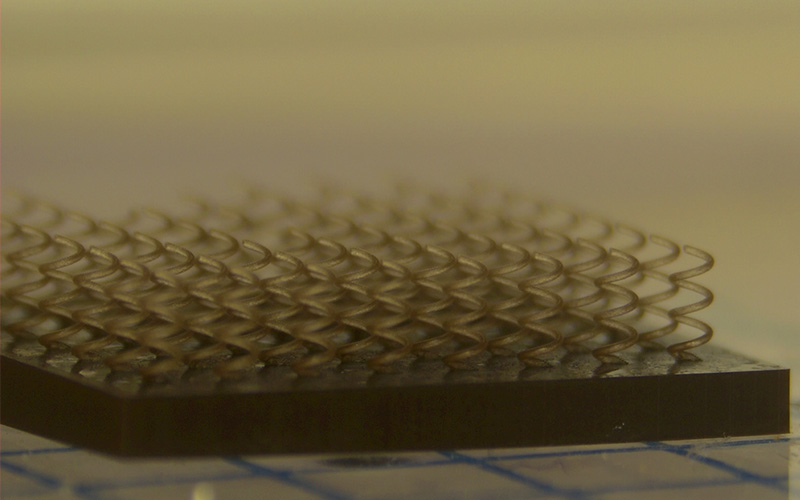

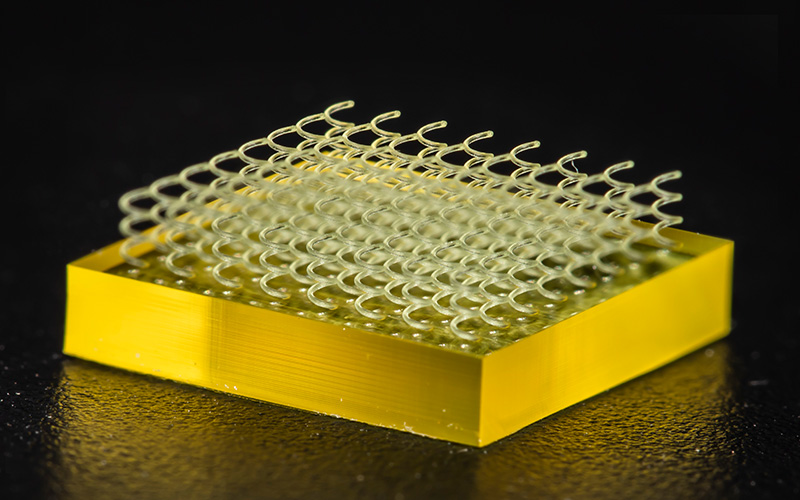

マイクロスプリングの3D造形

  • 本体:S140 (10μm)
  • 材料:HTL
  • 密集配列
  • スプリングワイヤーの直径:100μm

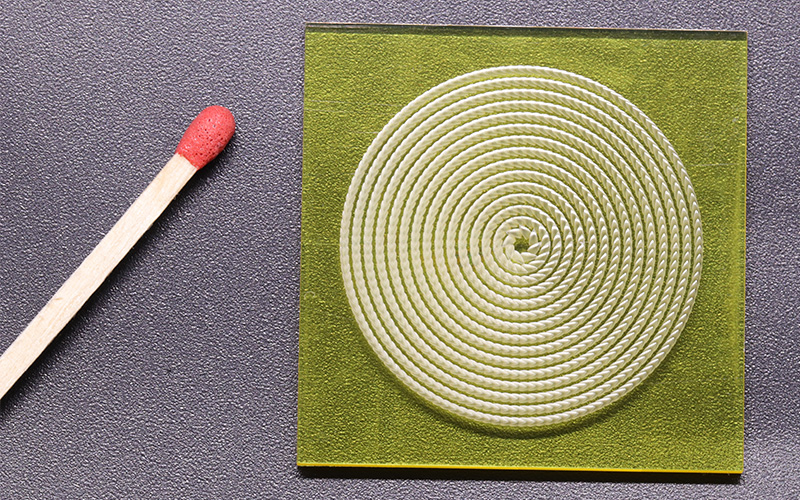

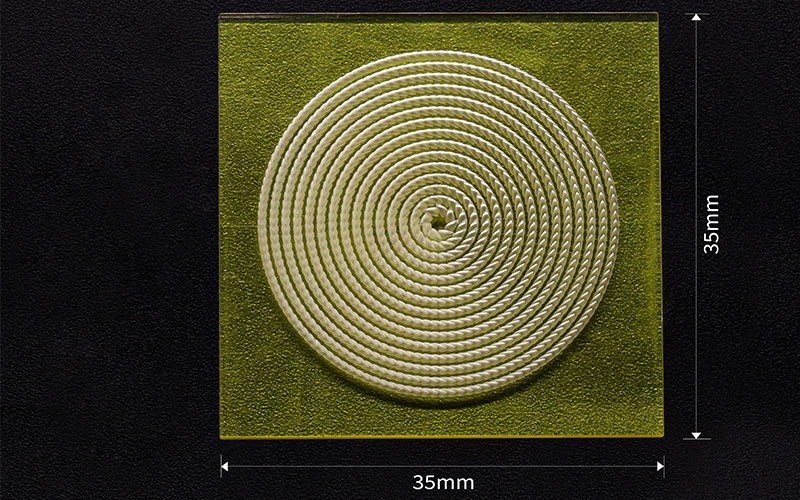

マイクロ針の3D造形​

  • 本体:S140 (10μm)
  • 材料:HTL
  • 爪型マイクロニードル
  • 関連研究はScienceに掲載
TESTIMONIALS

BMFの3Dプリンター
お客様の評価

科学研究分野 × 3Dプリンター
大学や研究機関などでは、マイクロスケールの積層造形技術を使ったマイクロメカニクスの研究や新素材の開発など、新技術開発の一役を担っています。 生体工学(バイオニクス)・マイクロ流体デバイス・マイクロロボット・マイクロシステムなど、さまざまな産業の基礎研究で活用されています。

引用元:業務用3Dプリンタの常識を覆す|高精度 高解像度の光造形

3Dプリンターのよくある質問

東京の拠点にて一部の機種を見学することができます。実機見学をご希望の方は、こちらからご依頼願います。
弊社営業担当者よりご案内いたします。こちらからお気軽にお問合せください。
各機種の造形サンプルをご用意しております。サンプルの種類など詳細は、こちらからお気軽にお問合せください。

弊社の独自開発のPμSL(ProjectionMicroStereolithography) と呼ばれている投影型マイクロ3D光造形技術を採用しております。

造形サービスの依頼の場合、通常納期は3週間頂いております。
