電子コネクタの材料と3Dプリント|製作方法と試作時の選定ポイント

公開日: 2024.06.25

タグ:

電子コネクタ

材料選定

3Dプリント

【目次】

  • 1. 電子コネクタの材料と製作方法

  • 2. 3Dプリントによるコネクタ製作のメリット

  • 3. まとめ

製品の小型化・高性能化に伴い、電子コネクタにも小型化や高密度化、複雑な形状への対応が求められています。開発段階では、使用する材料の特性だけでなく、設計した形状をどのように試作し、何を確認するかが重要です。

3Dプリントは、金型を使用せずに部品を造形できるため、形状や組み立て性の確認に活用できます。ただし、最終部品に用いる材料と、3Dプリントで使用できる材料は必ずしも同じではありません。

本記事では、電子コネクタに用いられる主な材料と3Dプリントの造形方式を整理し、試作目的に応じた選定ポイントを解説します。

電子コネクタの材料と製作方法

8a5e2cd8-14bc-4a44-987c-cbebf6d8d232.png電子コネクタの製作では、部品の役割に応じた材料選定と、形状・要求精度に合った製作方法の検討が必要です。本項では、代表的な材料と、金型を用いた試作の課題、3Dプリントによる製作方法を紹介します。

電子コネクタの材料と金型を用いた試作の課題

① 電子コネクタのハウジングに用いられる材料

電子コネクタは、電気的な接続を担う端子と、それを保持・絶縁するハウジングなどで構成されます。樹脂製のハウジングには、絶縁性、耐熱性、機械的強度、寸法安定性などが求められ、用途に応じて材料が選定されます。

代表的な材料として、以下のような樹脂があります。

  • ナイロン樹脂

ナイロン樹脂は、ポリアミドに分類される材料です。機械的強度や耐摩耗性などを特長とし、工業部品や電気・電子部品に用いられています。

一方、吸水によって寸法や物性が変化するため、寸法精度が求められる部品では、使用環境や材料グレードを考慮する必要があります。

  • PBT樹脂(ポリブチレンテレフタレート)

PBT樹脂は、ポリエステル系の材料で、電気絶縁性や寸法安定性などを特長とし、電気・電子部品に広く用いられています。

ただし、水分や温度などの条件によって加水分解の影響を受けるため、加工時の材料管理と使用環境に応じた選定が重要です。

  • LCP樹脂(液晶ポリマー)

LCP樹脂は、耐熱性や寸法安定性に優れ、小型・薄肉の電子部品に用いられています。一方、材料グレードや充填材、加工時の分子配向によって特性が異なるため、部品形状や要求性能に応じた選定と評価が必要です。

材料主な特長選定時の確認ポイント
ナイロン樹脂機械的強度、耐摩耗性吸水による寸法・物性の変化
PBT樹脂電気絶縁性、寸法安定性水分・温度条件、加水分解への対策
LCP樹脂耐熱性、小型・薄肉部品への適性グレード、充填材、配向による特性の違い

*特性は材料グレードや使用条件によって異なります。最終的な選定では、材料メーカーのデータと実使用条件を確認してください。

このように、電子コネクタには用途に応じた材料が使用されます。ただし、これらの材料と、光造形で使用する光硬化性樹脂は異なります。試作では、形状確認や組み立て確認など、目的に応じて材料と評価範囲を設定することが重要です。

② 金型を用いた試作の課題

金型を用いて部品を製作する場合、形状や要求精度に応じた金型の設計・加工が必要になります。特に、設計変更を繰り返す開発段階では、以下のような課題が生じる場合があります。

  • 時間と費用がかかる

複雑な形状では、金型の構造や離型方法などの検討項目が増え、設計・加工に時間と費用がかかる場合があります。

  • 設計変更に伴う修正が必要になる

金型を用いた製作は、同一形状の部品を繰り返し製作する場合に適しています。一方、設計変更の内容によっては、金型の修正や再製作が必要になります。

そのため、少量の試作や形状変更を繰り返す場合には、金型を使用しない製作方法も検討する価値があります。

3Dプリントによる電子コネクタの製造方法と材料

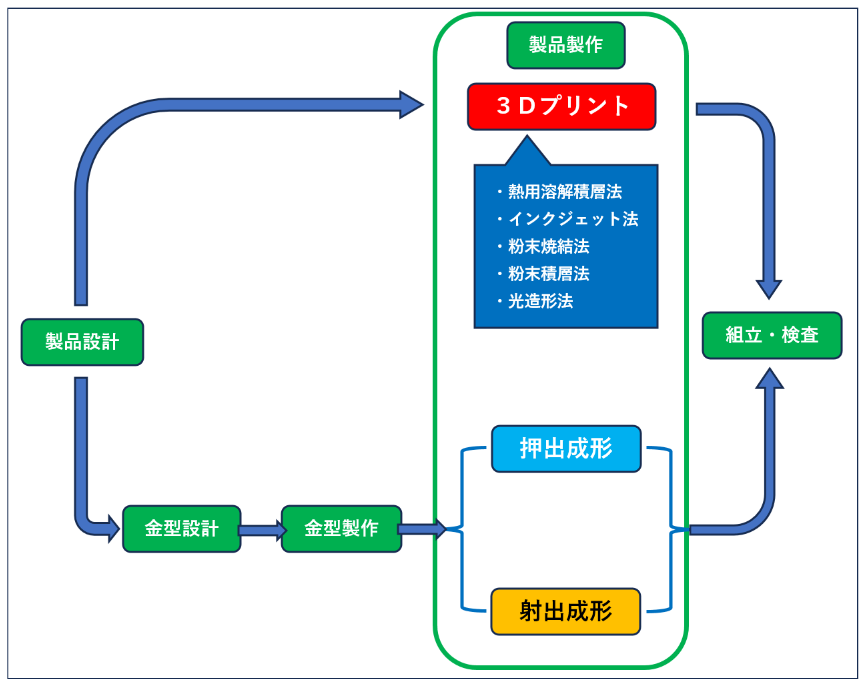

金型を用いた製造と3Dプリントによる製作工程の比較

3Dプリントによる製作は、3Dデータを層ごとに分割し、一層ごとに形状を再現しながら積み重ねていく手法です。金型製作の必要が無く、試作など少量生産を迅速に行うことが可能です。ここでは、現在少しずつ増加してきている、3Dプリントによる電子コネクタの製造について紹介します。

以下は各種3Dプリンタ―の、主な造形方法と使用可能な材料の例です。

造形方式主な仕組み材料の例
熱溶解積層方式(FDM/FFF)加熱した材料をノズルから押し出して積層するABS、PLAなどの熱可塑性樹脂
材料噴射方式液滴状の材料を噴射して積層する。光硬化性樹脂を用いる方式では光で硬化する光硬化性樹脂
粉末焼結方式(SLS)レーザーで樹脂粉末を選択的に焼結するナイロンなどの樹脂粉末
結合剤噴射方式粉末材料に結合剤を選択的に付与する石膏系粉末など
光造形方式光で樹脂を選択的に硬化して積層する光硬化性樹脂

微細な穴や薄肉部、複雑な形状を確認する試作では、光造形方式が選択肢になります。使用可能な材料や造形精度は、装置と条件によって異なります。

光造形法については以下の記事で詳しく解説しています。

光造形3Dプリンターとは?仕組みやメリット・デメリット、おすすめ製品を解説↗

3Dプリンタ―の種類については以下の記事を参考にしてください。

3Dプリンターの種類とは?造形方式、材料の種類、家庭用との違い↗

電子コネクタの試作では、確認したい穴や溝、嵌合部などの形状と、使用材料の特性を合わせて検討します。必要な寸法精度や評価目的に応じた3Dプリンターの選定が重要です。

3Dプリントによるコネクタ製作のメリット

3Dプリントによる造形は、コネクタを始めとする様々な品物の製作に役立ちます。

本項では、3Dプリントによって製作するメリットを2点紹介します。

リードタイムの短縮

3Dプリンターで部品を直接造形する場合、金型の製作は不要です。設計変更後も、修正した3Dデータから再造形できます。

金型の製作には、部品の大きさや形状に応じた設計・加工期間が必要です。3Dプリントでは、この工程を省いて試作を進められるため、開発リードタイムの短縮につながります。

BMF Japan株式会社の「microArch®シリーズ」なら、優れた光学解像度(2μm・10μm)と、産業用途で±10μm・25μmの公差で微細な造形を実現します。

また、90%以上が3~48時間以内に製作完了するため、従来の切削加工や金型では難しい形状や時間を要するケースでも短時間で造形可能です。

引用:BMF Japan 株式会社の「microArch®シリーズ」と他の3Dプリンターとの違い

試作コストの削減

3Dプリントによる製作は、コスト面でも利点があります。

開発段階では、様々な思案を基に試作を繰り返すと、より品質の担保された製品の実現に近づけます。しかしながら、金型の製作では金型の材料費、人件費など製作にまつわる様々な費用が生じ、その額は数十万~数百万円にものぼることが一般的です。

3Dプリンターなら3Dデータさえあれば設計変更も容易です。短時間に数多くの試作を繰り返すことが可能で、開発期間および試作コストの削減につながります。

また、いきなり3Dプリンタ―の購入はハードルが高くても、3Dプリントサービスを利用すれば手軽に試してみることが可能です。

引用:BMF Japan 株式会社


コネクタの種類や具体的な試作例については、コネクタの種類と3Dプリントによる試作への活用をご覧ください。

まとめ

今回は、電子コネクタに用いられる材料と、3Dプリントによる製作方法、試作のメリットを紹介しました。材料の特性と試作の目的を整理することで、形状確認や組み立て確認などに適した製作方法を選びやすくなります。

BMF Japanでは、PµSL技術を用いた精密3Dプリントにより、電子コネクタのハウジングなど、微細構造を持つ部品の試作を支援しています。3Dデータ、要求精度、必要数量、確認したい項目をもとに、適した造形方法をご提案します。

世界中のお客様のニーズに合わせて、最適な3Dプリンティングソリューションをご提案します。ぜひお気軽にご相談ください。
