【目次】
1. なぜ微細部品の開発では、従来工法だけでは難しいのか
2. PµSLとは何か
3. PµSLが一般的な3Dプリントと異なる点
4. BMFのPµSL技術で実現できること
5. PµSLの主な応用分野
6. PµSLを選ぶべきケース、慎重に検討すべきケース
7. BMFの応用事例と研究実績
8. よくある質問
9. まとめ：PµSLは、微細構造の試作・検証を加速するマイクロ3Dプリント技術
電子部品、医療機器、センサー、マイクロ流体デバイスなどの開発では、部品そのものの小型化だけでなく、微細な溝、孔、突起、格子、流路、複雑な3次元構造をどれだけ設計どおりに再現できるかが重要になっています。従来の切削加工や射出成形は量産では有効ですが、研究開発や精密試作の段階では、金型費用、加工リードタイム、設計変更の負担が大きくなりやすいという課題があります。
PµSL（Projection Micro Stereolithography）は、こうした微細構造を高い解像度と寸法再現性で造形するためのマイクロ3Dプリント技術です。BMFのmicroArch®シリーズは、PµSL技術をベースに、2µm・10µm・25µmの光学解像度に対応し、研究開発、精密試作、小ロット生産における微細部品の製作を支援します。

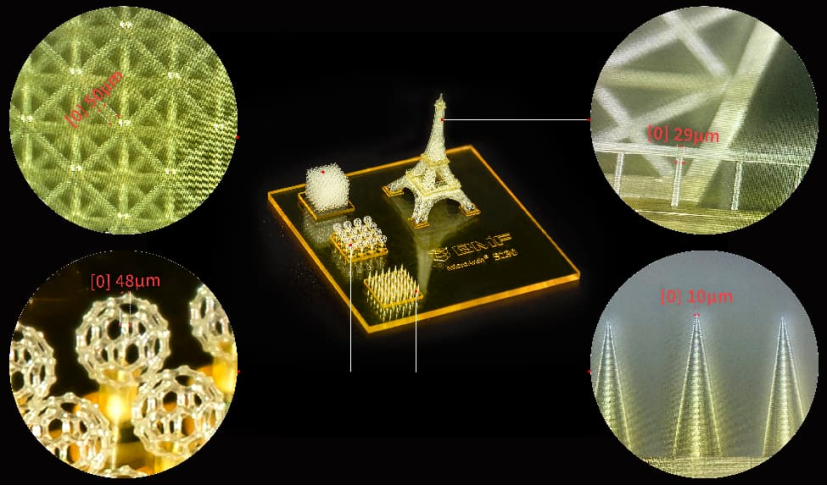

図：BMFのPµSL技術による微細構造3Dプリント造形例
結論から言えば、PµSLは「一般的な3Dプリントでは微細形状の再現性が不足し、マイクロCNC加工や射出成形では試作コスト・納期・形状自由度が課題になる」場合に検討すべき技術です。特に、微細な機能構造を含む部品を短期間で試作・評価したい研究開発や量産前検証の現場で価値を発揮します。
この記事でわかること
l PµSLの基本原理と、一般的なSLA・DLP方式との違い
l マイクロ3Dプリントで微細構造を造形する際に確認すべき精度・サイズ・材料の考え方
l BMFのmicroArch®シリーズを、2µm・10µm・25µmの光学解像度からどう選ぶか
l PµSLが向いている用途と、事前に確認が必要な条件
l マイクロ流体、医療・バイオ、電子部品、MEMS、研究開発での活用イメージ
1. なぜ微細部品の開発では、従来工法だけでは難しいのか
小型部品の製造では、単に「小さく作る」だけでは不十分です。たとえば、マイクロニードル、微細流路、チップソケット、センサー周辺構造、光学部品、精密治具では、数十µmレベルの寸法差が機能評価に影響することがあります。
従来工法にはそれぞれ強みがありますが、研究開発フェーズでは次のような制約が生じやすくなります。
l マイクロ射出成形：量産には適している一方、金型製作が必要で、初期費用とリードタイムが大きい。
l マイクロCNC加工：高精度加工に対応できるが、工具が届きにくい内部流路、複雑な3次元構造、薄肉・微細形状では制約を受けやすい。
l 一般的な3Dプリント：設計変更は容易だが、微細構造の解像度、表面品質、寸法再現性が不足する場合がある。
つまり、微細部品の開発では「短期間で試作したい」「複雑な形状を作りたい」「寸法精度も妥協したくない」という要求が同時に発生します。PµSLは、このギャップを埋めるための選択肢として注目されています。

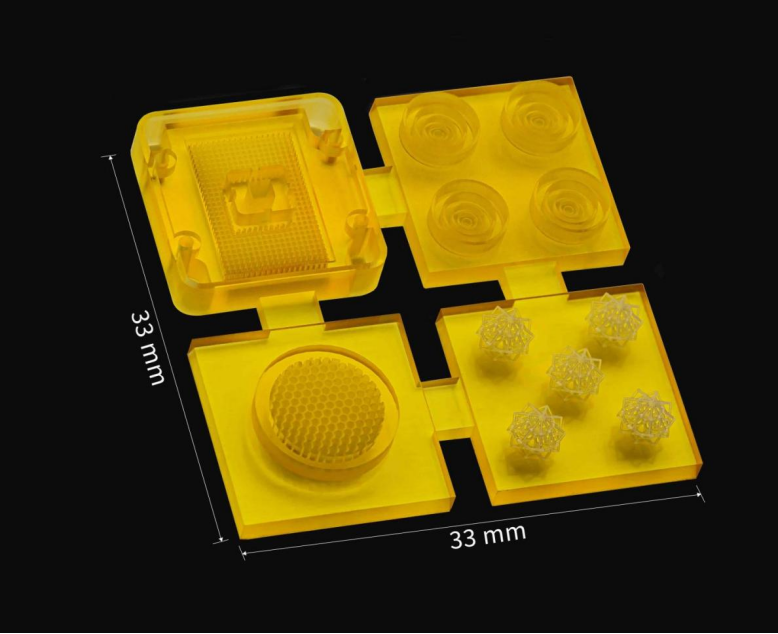

図：PµSLで造形した、射出成形・CNC加工では難しい微細構造例
2. PµSLとは何か

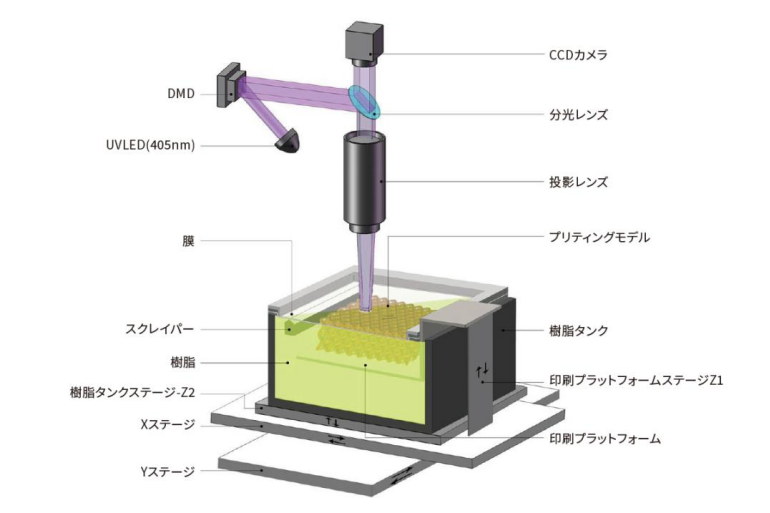

図：PµSL方式によるマイクロ3Dプリントの動作原理
PµSLは、光造形方式の一種であるSLA（Stereolithography）をマイクロスケールの精密造形に最適化した技術です。感光性樹脂に紫外光を照射し、レイヤーごとに硬化させながら3次元形状を積層していきます。
一般的なSLAがレーザーで点または線状に硬化させるのに対し、PµSLではデジタルマスクを用いて、各層のパターンを面で投影します。これにより、微細なパターンを高解像度で再現しながら、造形効率も確保しやすくなります。
PµSLの造形プロセスは、3D CADデータの作成、スライスデータ生成、UVパターン投影、樹脂硬化、積層、完成という流れで進みます。以下の図は、その基本的な造形ステップを示したものです。

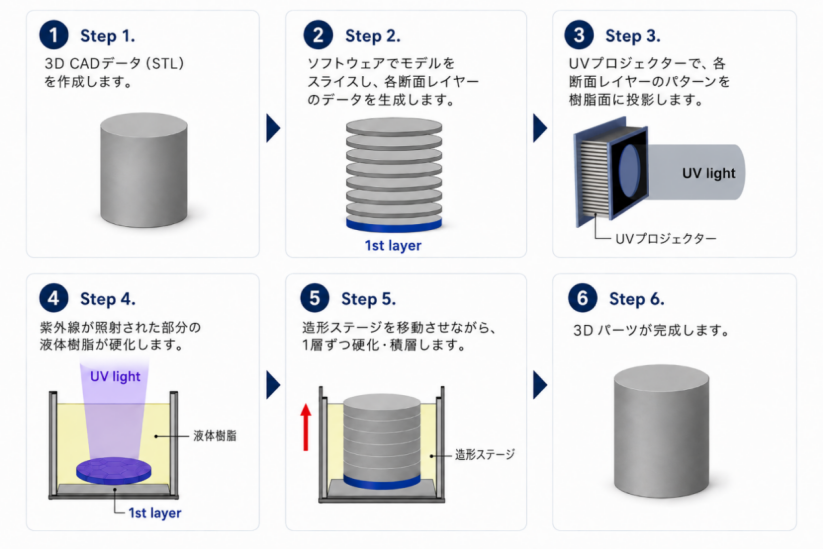

図：PµSL方式によるマイクロ3Dプリントの造形プロセス
実際の造形では、各層の露光条件、樹脂の硬化特性、造形ステージの制御、洗浄・後硬化などの後処理条件が、微細構造の再現性や寸法安定性に影響します。
BMFのPµSL技術では、光学系、モーション制御、材料、ソフトウェアを組み合わせることで、微細構造の再現性と寸法安定性を高めています。高解像度であることに加え、実際の部品として評価できる形状・サイズ・材料特性を両立しやすい点が特徴です。
3. PµSLが一般的な3Dプリントと異なる点
3Dプリント技術を選ぶ際には、解像度だけを見るのではなく、造形サイズ、寸法公差、材料、造形時間、後加工のしやすさを合わせて判断する必要があります。PµSLの位置づけを整理すると、次のようになります。
方式 | 微細構造の再現性 | 造形サイズ | 主な強み | 注意点 |
PµSL | 高い | 微細部品から数cm級まで | 高解像度と造形効率の両立。複雑な3D微細構造に対応 | 材料・形状によって設計ルール確認が必要 |
SLA / DLP | 中程度 | 比較的広い | 表面品質と造形自由度 | マイクロ構造では解像度・公差が不足する場合がある |
FDM | 低い | 広い | 低コストで扱いやすい | 表面粗さや微細形状の再現性に制約 |
PolyJet | 中程度 | 広い | 多材料・カラー表現に強い | 超微細構造や高精度部品には限界がある |
TPP / DLW | 非常に高い | 小さい | ナノ〜サブミクロン領域の研究に有効 | 造形速度と造形サイズに制約 |
マイクロCNC / 射出成形 | 高い | 用途による | 量産や特定形状では有効 | 試作段階では費用・納期・設計変更が重くなりやすい |
開発フェーズで見ると、PµSLは微細構造の研究開発、精密試作、量産前検証、小ロット生産に適しています。一般的なSLA/DLPは外観試作や樹脂部品の形状確認、FDMは簡易治具や低コストな初期試作、PolyJetは外観確認や複数材料・カラー表現を含むコンセプトモデル、TPP/DLWはナノ・サブミクロン領域の基礎研究や超微細構造の検証に使われます。マイクロCNCは形状確定後の高精度加工、射出成形は量産に適した工法です。
上記は一般的な選定の目安です。実際には、必要な最小構造サイズ、寸法公差、材料特性、表面処理、使用環境によって適した工法は変わります。PµSLは、一般的な3Dプリントでは再現が難しい微細構造を、従来工法と比べて短い開発サイクルで検証したい場合に特に有効です。
4. BMFのPµSL技術で実現できること
BMFのmicroArch®シリーズは、用途に応じて2µm・10µm・25µmの光学解像度を選択できます。たとえば、最も高い解像度が必要な微細構造には2µm光学解像度の機種、大きめの部品やスピードを重視する試作には10µmまたは25µm光学解像度の機種が選択肢になります。
加工公差は機種や形状、材料、造形条件によって異なりますが、BMFでは微細部品の研究開発・試作に求められる寸法再現性を重視し、用途に応じた公差制御を行います。重要なのは、カタログ上の解像度だけでなく、目的とする形状が実際に機能評価できるレベルで再現できるかどうかです。
BMFのPµSL技術で対応しやすい構造・開発ニーズは次の通りです。
l 微細な孔、溝、突起、格子、薄肉構造、複雑な3次元流路の造形
l 金型を作る前の形状検証、機能評価、設計変更の高速化
l 少量多品種の研究用部品、治具、評価用サンプルの製作
l マイクロスケールの構造と、ミリ〜センチスケールの外形を組み合わせたクロススケール加工
l 耐熱性、靭性、生体適合性、透明性、セラミック系材料など、用途に応じた材料選定

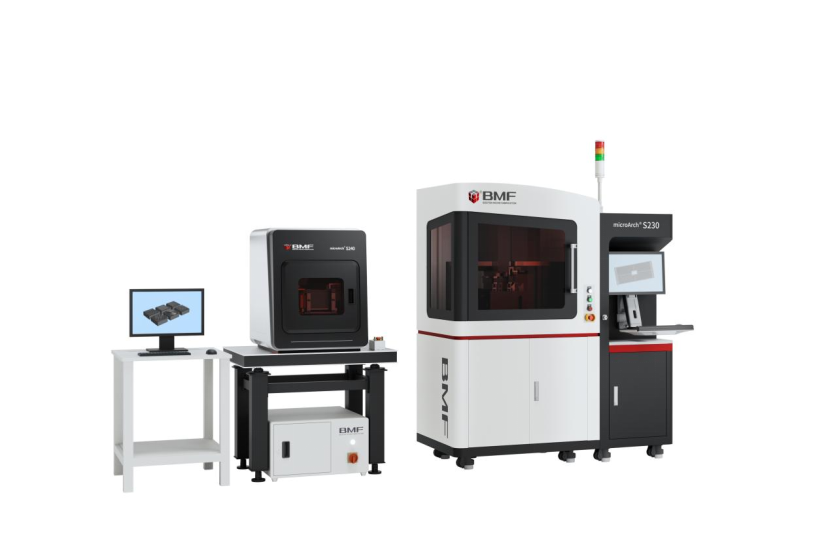

図：BMFのマイクロ3Dプリンター「microArch®」シリーズ
microArch®シリーズの選び方
PµSLを検討する際は、最初から1つの機種名で考えるよりも、必要な微細構造サイズ、部品全体の大きさ、求める公差、造形スピードの優先順位を整理することが重要です。BMFのmicroArch®シリーズは、用途に応じて次のように選定できます。
機種 | 光学解像度 | 目安となる 特徴 | 向いている 用途 | 確認ポイント |
2µm | 最も高い解像度と±10µmレベルの公差制御 | マイクロ流路、マイクロニードル、微細孔、精密研究用サンプル | 形状の最小寸法、アスペクト比、材料条件 | |
10µm | 100mm級の造形サイズと微細構造のバランス | 比較的大きな微細部品、流路デバイス、精密治具、試作検証 | 部品サイズと必要精度のバランス | |
25µm | 高速造形とコストパフォーマンスを重視 | 小ロット試作、検証用部品、比較的大きな精密部品 | 最小構造サイズと要求公差 |
この表は機種選定の目安です。実際の造形可否は、3Dデータ、使用材料、必要公差、表面品質、後処理条件によって変わります。BMFへ相談する際は、STLデータ、図面、目的、必要寸法、公差、使用環境を共有すると、より現実的な判断がしやすくなります。
PµSLでできること・事前に確認が必要なこと
項目 | PµSLが得意なこと | 事前に確認が必要なこと |
微細構造 | 微細孔、流路、薄肉、格子、突起、アレイ構造の造形 | 最小寸法、アスペクト比、洗浄性、サポート除去 |
形状自由度 | CNC加工や射出成形では難しい複雑な3次元構造 | 閉じた内部空間、長い細孔、樹脂排出経路 |
精度 | µmレベルの形状再現と研究開発向けの寸法安定性 | 機種、材料、形状ごとの公差確認 |
材料 | 高靭性、耐熱、生体適合、透明系、セラミック系などの選択肢 | 最終使用環境、温度、薬液、機械強度 |
試作プロセス | 設計変更を伴う短納期試作、金型前検証、小ロット製作 | 大量生産時の工法比較、コスト分岐点 |
5. PµSLの主な応用分野
マイクロ流体デバイス
マイクロ流体デバイスでは、微細流路、混合構造、バルブ、ノズル、チャンバーなどの形状が流体挙動に直接影響します。PµSLは、従来の平面加工だけでは作りにくい3次元流路や、試作段階での設計変更に対応しやすいため、ラボオンチップ、分析デバイス、創薬研究、バイオチップ開発などに活用できます。特に、流路径、分岐構造、混合効率、液滴生成条件を短期間で比較したい場合、PµSLは設計変更を伴う試作サイクルの短縮に有効です。

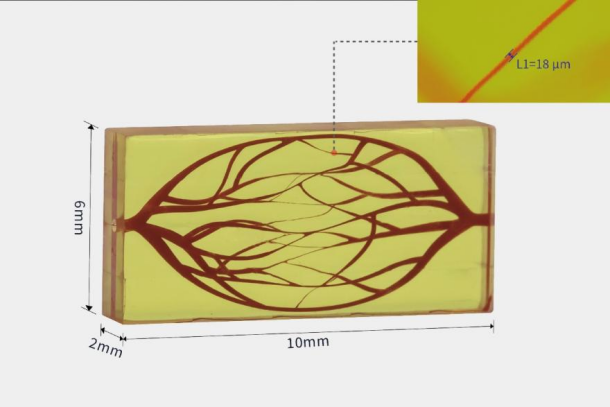

図：PµSLで造形した三次元マイクロ流路
医療機器・バイオデバイス
医療・バイオ分野では、マイクロニードル、カテーテル先端構造、細胞培養用足場、微細フィルター、低侵襲デバイスなど、患者負担の低減やサンプル量の削減につながる微細構造が求められます。PµSLは、研究用試作や母型製作にも利用でき、実験条件に合わせた形状検証を進めやすくします。針先形状、アレイピッチ、高さ、テーパー角度などを変えながら評価したい場合、PµSLは母型製作や研究用サンプルの試作に適しています。

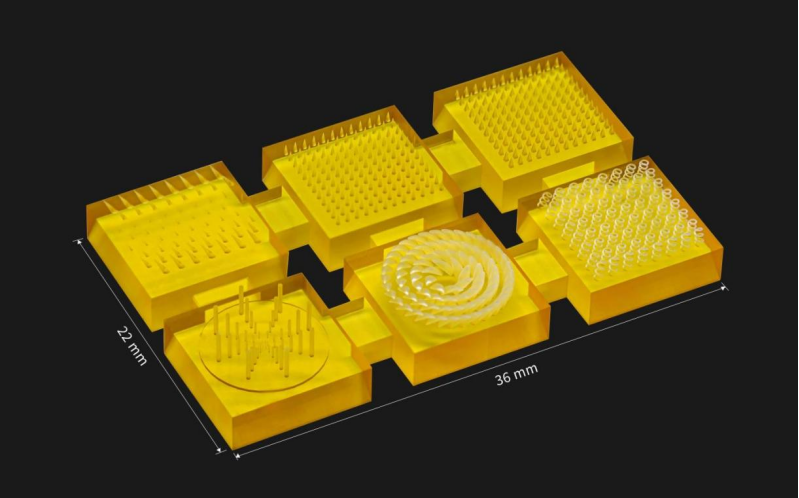

図：PµSLで造形した多様なマイクロニードルアレイの例
電子部品・精密治具
電子部品の小型化に伴い、コネクタ、チップソケット、検査治具、位置決め部品、センサー周辺構造にも高い寸法精度が求められます。PµSLは、微細な保持構造や位置決め形状を短期間で試作できるため、量産前の検証やカスタム治具の製作に適しています。市販治具では保持できない微小部品や、検査工程に合わせたカスタム位置決め構造が必要な場合に有効です。

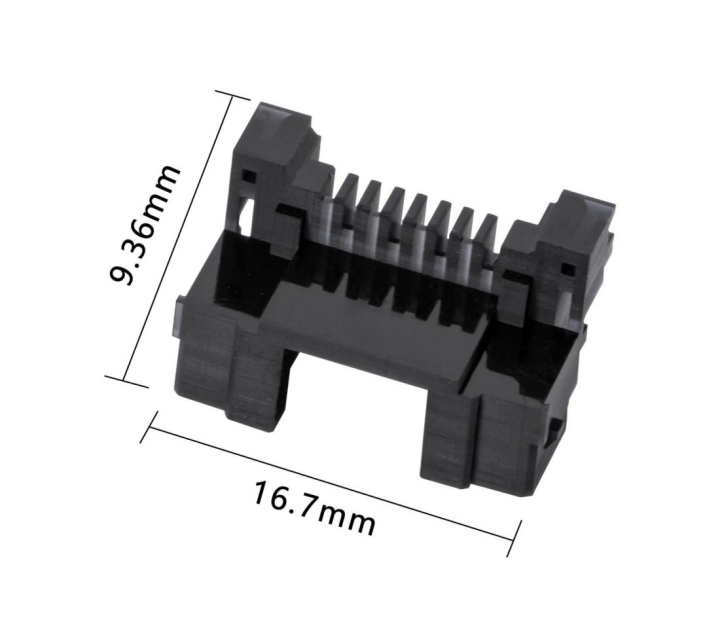

図：PµSL技術によるRJコネクタ造形例
光学・MEMS・研究開発
光学部品やMEMS関連の研究では、微小レンズ、アレイ構造、微細ギア、センサー構造、メタマテリアル的な格子構造など、従来工法では設計自由度に制約が出る形状が多くあります。PµSLは、微細構造を3次元的に設計できるため、研究段階のアイデア検証を支援します。

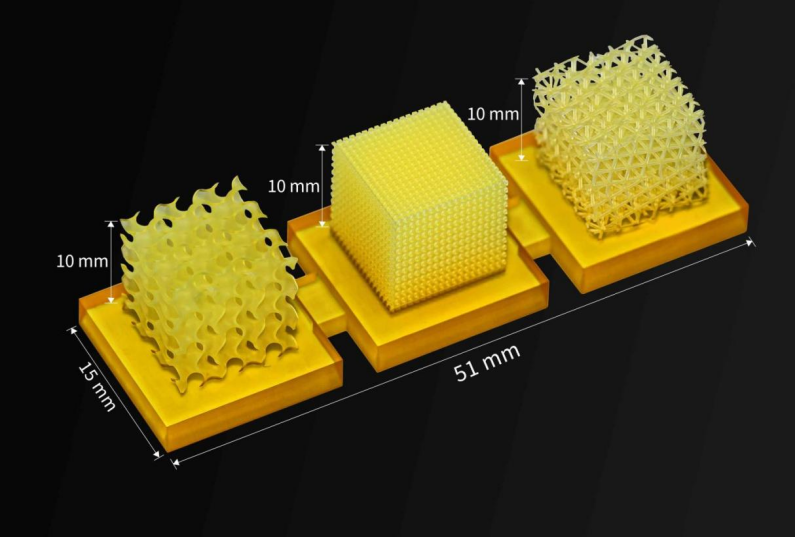

図：PµSLで造形したGyroid構造・微細格子構造の例
6. PµSLを選ぶべきケース、慎重に検討すべきケース
PµSLは万能な工法ではありません。だからこそ、適した用途を明確にすることが重要です。
PµSLが向いているケース
l 一般的な3Dプリントでは再現が難しい微細構造を作りたい。
l 金型製作前に、形状や機能を短期間で検証したい。
l 複雑な内部構造、3次元流路、薄肉構造、微細アレイを試作したい。
l 数個〜小ロットの精密部品を、設計変更しながら評価したい。
l 研究開発段階で、外注加工の納期や機密管理リスクを抑えたい。
慎重に検討すべきケース
l 求める精度が一般的な樹脂3Dプリントで十分な場合。
l 金属最終部品としての強度や導電性が必須の場合。
l すでに形状が確定し、大量生産の金型投資が合理的な場合。
l 部品サイズが大きく、微細構造よりも造形コストや大型化が主な要件の場合。
PµSLの導入可否は、図面や3Dデータ、必要公差、使用環境、評価目的を確認したうえで判断するのが現実的です。BMFでは、部品単体の造形可否だけでなく、研究開発や試作プロセス全体の中でPµSLをどう活用できるかを含めて提案します。
7. BMFの応用事例と研究実績
PµSLの理解を深めるには、技術原理だけでなく、どのような研究・開発課題で使われているかを見ることが重要です。BMF Japan公式サイトでは、マイクロ流体、医療・バイオ、電子部品、MEMS、エネルギーデバイス、バイオミメティクスなど、複数分野の応用事例を公開しています。
また、BMFのPµSL技術は、グローバルで500件以上の研究論文に活用されています（2026年1月時点）。この実績は、PµSLが試作用途にとどまらず、科学研究や先端デバイス開発における微細構造製作の手段としても利用されていることを示しています。
図：BMFマイクロ3Dプリント技術のグローバル導入実績（2026年5月時点）
分野 | 代表的な課題 | PµSLの価値 |
マイクロ流体 | 複雑な3次元流路、混合構造、微細チャンネルの試作 | 平面加工では難しい流路を短期間で検証 |
医療・バイオ | マイクロニードル、カテーテル、細胞培養足場、バイオセンサー | 低侵襲・微量サンプル関連の微細構造を評価 |
電子部品・精密治具 | チップソケット、位置決め治具、微小部品保持構造 | 小型部品の固定・検査・評価を高精度化 |
MEMS・マイクロメカニクス | 微小機械構造、センサー構造、可動部品 | 半導体プロセスだけでは難しい3D形状を試作 |
光学・フォトニクス | 微小レンズ、光学アライメント治具、ファイバー関連部品 | 微細形状と配置精度が求められる部品を検証 |
関連する応用事例：
8. よくある質問
l PµSLとは何ですか？
PµSLはProjection Micro Stereolithographyの略で、紫外線を用いて光硬化性樹脂を層ごとに硬化させ、微細構造を高精度に造形するマイクロ3Dプリント技術です。
l PµSLとSLAの違いは何ですか？
どちらも光造形方式ですが、PµSLはDLP投影、精密光学系、モーション制御を組み合わせ、マイクロスケールの微細構造再現に最適化されている点が異なります。
l PµSLはどのような部品に向いていますか？
微細孔、微細流路、薄肉構造、格子構造、マイクロニードル、チップソケット、精密治具、研究用サンプルなど、形状そのものが機能に影響する部品に向いています。
l PµSLで使える材料は何ですか？
光硬化性樹脂を中心に、高靭性、耐熱性、生体適合性、透明性、セラミック系など用途に応じた材料選択が可能です。実際の材料選定は使用環境に応じて確認が必要です。
l PµSLは量産にも使えますか？
用途によっては小ロット生産や量産前検証に活用できます。ただし、大量生産では射出成形など従来工法とのコスト・品質比較が必要です。
l 造形可否を相談するには何を準備すればよいですか？
3Dデータ、図面、必要公差、材料条件、使用環境、評価目的、希望数量を共有すると、造形可否や適切な機種・材料を判断しやすくなります。
l PµSLと一般的なDLP 3Dプリンターの違いは何ですか？
一般的なDLP方式も面露光を利用しますが、PµSLはマイクロスケールの微細構造再現を目的に、精密光学系、モーション制御、材料条件、ソフトウェア制御を統合している点が異なります。微細孔、薄肉、流路、アレイ構造など、寸法再現性が重要な部品で違いが出やすくなります。
l 最小寸法はどのように判断しますか
3Dデータ、図面、必要公差、材料条件、使用環境、評価目的、希望数量を共有すると、造形可否や適切な機種・材料を判断しやすくなります。
9. まとめ：PµSLは、微細構造の試作・検証を加速するマイクロ3Dプリント技術
微細部品の開発では、形状が小さくなるほど、従来工法における費用、納期、加工制約、設計変更の負担が大きくなります。一方で、一般的な3Dプリントでは、微細構造の解像度や寸法再現性が十分でない場合があります。
PµSLは、マイクロスケールの微細構造を高精度に造形しながら、3Dプリントならではの設計自由度と試作スピードを活かせる技術です。マイクロ流体、医療機器、電子部品、精密治具、MEMS、光学部品など、複雑な微細構造が機能に直結する分野において、研究開発から試作評価、量産前検証までのプロセスを効率化する選択肢になります。
BMFは、PµSL技術を用いたマイクロ3Dプリンターと造形サービスを通じて、微細構造の試作、検証、小ロット生産を支援しています。微細部品の製作可否や機種選定をご検討中の場合は、3Dデータ、図面、用途、必要公差、材料条件、使用環境、希望数量などをご共有ください。目的に応じた造形方法、機種、材料、評価の進め方をご提案します。
PµSLによる微細部品の造形可否を確認しませんか。
