マイクロニードルの特徴｜製作方法と3Dプリンター活用例

マイクロニードルの医療分野での用途は主に、局所的な麻酔や薬品の投与がメインです。またバイオ、細胞の研究や採血針、皮内のサンプリングなどにも採用されています。

近年は、貼るワクチン（ワクチンパッチ）など、新たな用途への活用も期待されています。

マイクロニードルは、医療分野だけでなく美容分野への採用も活発です。マイクロニードルでは、さまざまな有効成分を角層まで浸透させることができます。

例えば、うるおいを保つような成分を体内に取り込むことで、小ジワ対策や肌のハリ向上、ターンオーバー促進などが期待できます。

経口剤を使用する場合、胃などの消化器官を通過する必要があるため、薬剤本来の効果を十分に得られない場合があります。一方で、皮下に直接投与できるマイクロニードルであれば、消化器官の影響を受けることはありません。

また、消化器官を通過することで生じる可能性のある薬剤の副作用も、マイクロニードルによる送達であれば影響を抑えられる可能性があります。

注射では、薬剤を一点に集中的に投与することになりますが、マイクロニードルであれば複数の針を形成することで広範囲に投与できます。

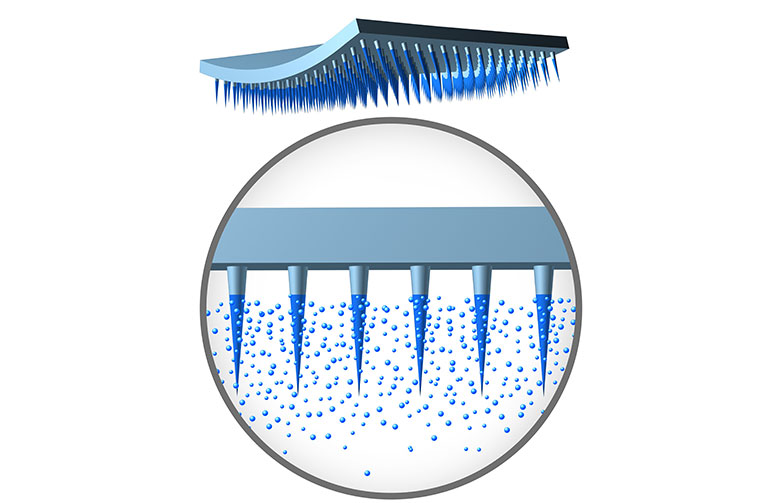

注射の痛みは痛点のある真皮に到達することで生じます。マイクロニードルを使用すれば、真皮まで到達しないため痛みを感じることはありません。物体を通さない角質層は通過し、真皮よりも浅い領域で薬剤を浸透させることが可能です。

特に子供の場合には、注射そのものや注射の痛みを嫌がることも多く、予防接種をするにもスムーズにこなすことは困難です。そのような状況であっても、マイクロニードルを形成したパッチであれば、抵抗感なく必要な投薬を行えます。

また、注射の処置を行うには資格が必要であるため、多くの場合には病院に行く必要があります。一方で、マイクロニードルパッチで代用することができれば、忙しい時期に混んだ病院に行くことなく、自分で投薬を行うことが可能です。

このように、マイクロニードルの活用には大きなメリットがあります。

射出成形は、マイクロニードルの製造方法の中でももっとも一般的な加工法です。

射出成形では離型の際に針の突起部分が折損してしまうことが多く、高い品質の製品を確保しようとすると、歩留まりが悪くなってしまいます。

また材料の収縮率の影響など、針の根元の部分で湾曲してしまうため、注意が必要です。

レーザー加工は、マイクロニードルの加工の中でも薬剤を通過させる穴をあけるために行われる加工法です。

射出成形など他の加工法で製造したマイクロニードルに対して、必要な大きさの穴を開ける際に用いられます。微小な針にさらに精度の高い穴をあける必要があるため、難易度の高い技術です。

射出成形では難しい加工でも、3Dプリンティングであれば課題を解消することが可能です。

3Dプリンティングは材料を積層していくため、複数の針を一体で成形するような複雑な形状の製品に向いています。

BMFの超高解像度3Dプリンタであれば、独自の光造形技術「PµSL」によって、ミクロンオーダーのマイクロニードルの製作が実現します。

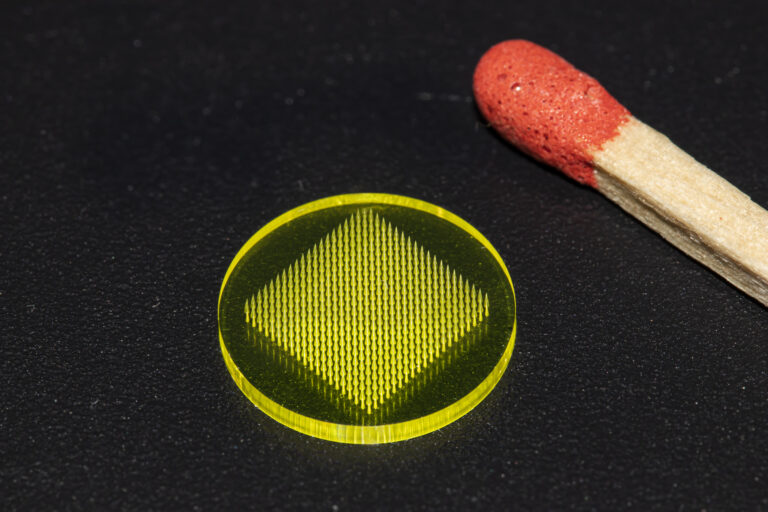

マイクロニードルのサンプルモデルです。

10.0mm×10.0mm×1.8mmの台座の上に、50μm間隔で針を並べることができます。

針側壁には、φ25μｍの流路が設置されています。

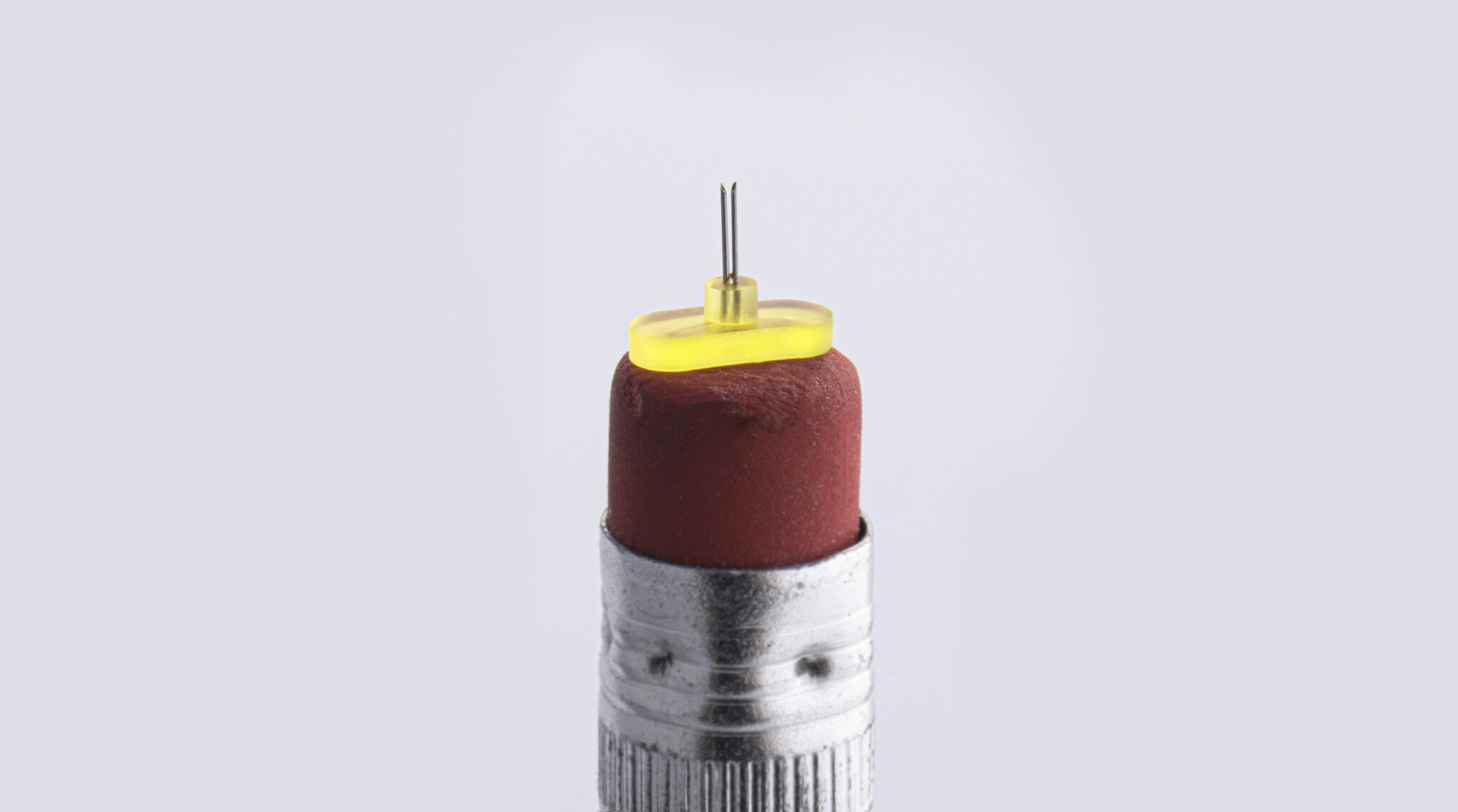

化学療法で使われるマイクロニードルです。

化学療法剤を患部に正確に送り、さらに電界を使って薬剤の拡散を促進し、細胞の内部に薬剤を浸透させることができます。

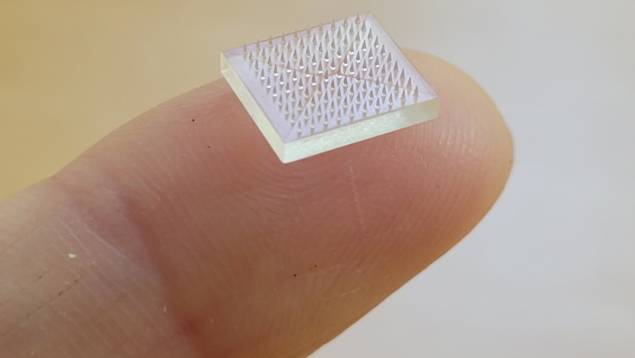

医療美容の分野で使われるマイクロニードルです。

皮膚修復にも応用されており、マイクロニードルを使用して損傷した皮膚の再生を促進し、効果的な皮膚修復を実現します。
