マイクロロボットやマイクロマシンの研究では、数十〜数百µmサイズの微小部品をどのように製作し、正確に組み立て、さらに機能する構造体として動かすかが重要な課題となります。通常サイズの機械部品とは異なり、マイクロスケールでは部品の把持、位置合わせ、接合、移動のすべてに高い精度が求められます。
本事例では、中国科学院瀋陽自動化研究所の研究チームが、BMFの高精度3Dプリント技術を活用し、気泡マイクロロボットによる微小部品の組立・移動・回転を実証しました。本研究成果は、「Integrated Assembly and Flexible Movement of Microparts Using Multifunctional Bubble Microrobots」というタイトルで学術誌 ACS Applied Materials & Interfaces に掲載されています。
マイクロロボットや微小機械部品の試作には、複雑な微細構造を安定して再現できる造形技術が不可欠です。BMFの高精度3Dプリンターは、研究開発向けの微細加工や試作に活用されており、マイクロスケールの構造設計を支える製造手段として注目されています。関連する装置情報は、BMFの高精度3Dプリンター一覧からご覧いただけます。
1. マイクロスケールにおける組立の難しさ
従来のマイクロ操作技術では、微粒子や微小部品を所定の位置に配置することは可能でした。しかし、部品同士を機械的に接続し、外力が加わっても分離しにくい一体構造として組み立てることは容易ではありません。
たとえば、マイクロギアや可動ジョイントのような構造では、部品を単に並べるだけでは十分ではありません。接合部の形状、寸法再現性、可動性が機能に直結します。そのため、微小部品を高精度に製作する技術と、組立時に正確に操作する技術の両方が必要になります。
こうしたマイクロスケールの研究開発では、試作段階から複数の設計案を比較し、構造や動作を検証することが重要です。BMFの技術は、研究開発・試作用途における微細構造の直接造形に適しています。
2. BMFの高精度3Dプリント技術の役割
本研究では、微小部品の製作に BMFの最高解像度２μmの３Dプリンター装置 microArch S130 が使用されました。論文では、3Dプリントによる製作条件として、解像度2µm、積層ピッチ5µmが示されています。材料には高耐熱性の感光性樹脂が用いられ、尾部・ソケット構造、軸・穴構造、歯車、車体、車軸、車輪などの複雑な微小部品が作製されました。
このような微細な接合構造では、部品形状の再現性や寸法安定性が組立の成否に大きく影響します。高精度3Dプリントを用いることで、従来工法では作製が難しい複雑なマイクロ構造を、金型を使わず短期間で試作・検証できる点が大きな利点です。
マイクロロボットだけでなく、MEMS、マイクロ流体デバイス、バイオ研究用構造体など、微細加工が求められる分野でも同様に、設計自由度と試作スピードの両立が重要になります。関連する応用分野については、研究開発向けソリューションページでも紹介しています。
3. 気泡マイクロロボットによる組立方法
本研究で用いられたマイクロロボットは、金属や樹脂で作られた一般的なロボットではありません。レーザー照射によってチップ上に発生させた表面気泡を、微小部品を操作するためのロボットとして利用しています。

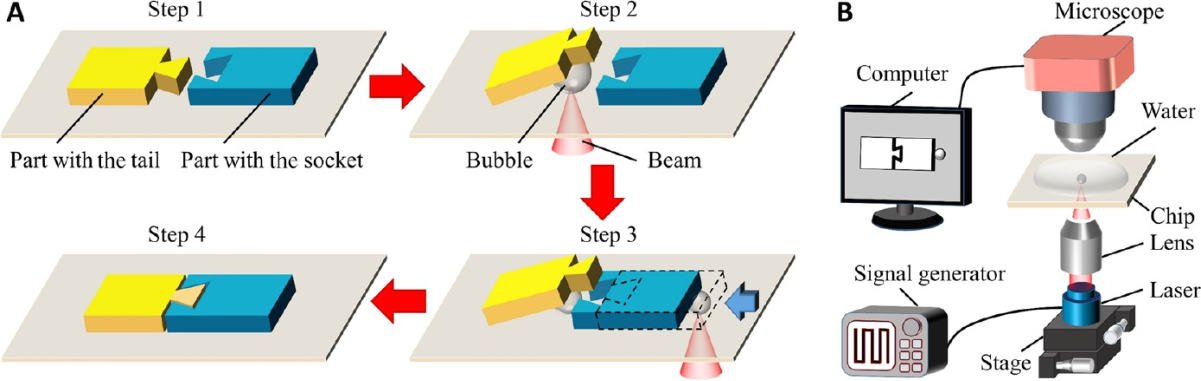

気泡マイクロロボットは、部品を押すだけでなく、持ち上げる、支える、下ろすといった役割を果たします。たとえば、尾部を持つ微小部品の下に気泡を発生させると、気泡がジャッキのように働き、部品を持ち上げます。その間に、別の気泡でソケットを持つ部品を正しい位置へ移動させます。最後に気泡がゆっくり消えることで、持ち上げられていた部品が下降し、尾部がソケット内に挿入されます。
この方法により、2つの微小部品は単なる接触ではなく、機械的に接続された一体構造として組み立てられます。マイクロスケールで「配置する」だけでなく、「接続して動かす」ことを実証した点が、本研究の大きな特徴です。
4. 微小部品の組立・移動・回転を実証

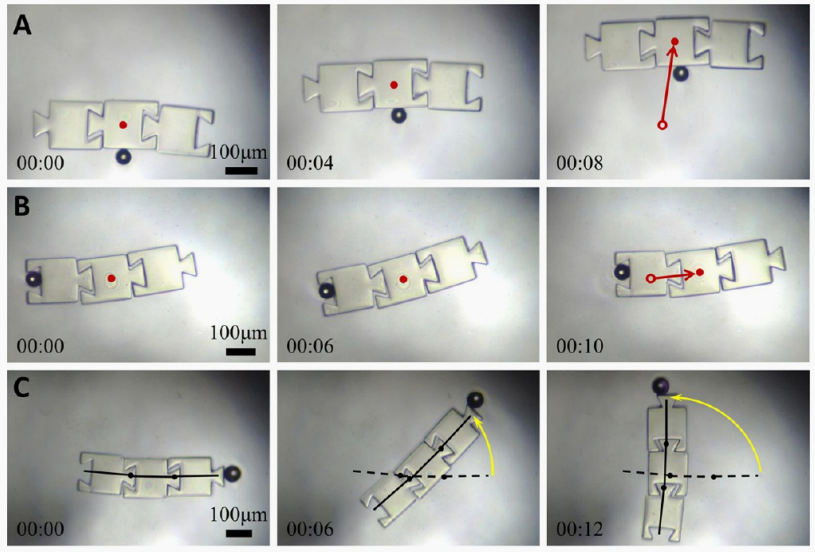

研究では、尾部・ソケット構造を持つ微小部品の組立に加え、複数の機能構造が実証されました。組み立てられた構造体は、気泡マイクロロボットによって前後方向や横方向に移動でき、回転動作も確認されています。

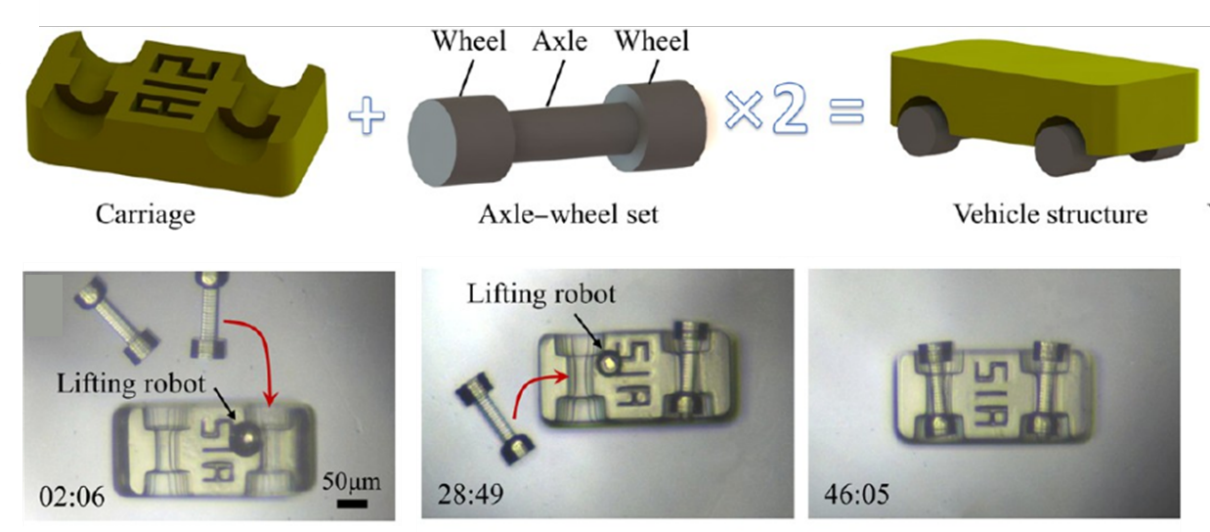

さらに、ハブと歯を組み合わせたマイクロギア構造では、組立後のギアが一体として回転し、別のギアへ動きを伝達することも示されました。また、軸と穴を持つ部品を組み合わせた蛇形チェーン構造では、関節のようにしなる柔軟な動きが確認されています。車体、車軸、車輪からなる3Dマイクロ車両構造も作製され、三次元的な組立能力が示されました。
これらの結果は、高精度3Dプリントが単なる微細形状の造形にとどまらず、機能を持つマイクロ構造体の研究開発にも活用できることを示しています。類似する微細構造の応用例として、マイクロ流体デバイスの3Dプリント事例も参考になります。
5. 応用が期待される分野
本研究で示された微小部品の造形・組立・駆動技術は、マイクロロボット、マイクロマシン、MEMS、微小機械部品、マイクロ流体デバイス、バイオ研究用構造体などの分野で応用が期待されます。
特に研究開発段階では、複数の設計案を短期間で試作し、構造や動作を検証することが重要です。BMFの高精度3Dプリント技術は、金型を使わずに複雑な微細構造を直接造形できるため、マイクロスケールの試作開発を効率化します。
6. まとめ
本事例では、BMFの高精度3Dプリント技術によって製作された微小部品を用い、気泡マイクロロボットによる組立、移動、回転、駆動が実証されました。
尾部・ソケット構造、マイクロギア、蛇形チェーン、3Dマイクロ車両などの実証は、高精度3Dプリントが機能性を持つマイクロ構造体の開発に有効であることを示しています。マイクロロボット、MEMS、微小機械部品、バイオ研究用デバイスなどの分野において、BMFの高精度3Dプリント技術は、設計自由度と試作スピードを高める有力なソリューションとなります。
